Метеостанция Davis Vantage Pro2 Plus 6162CEU

Общее описание метеостанции

Профессиональная метеостанция серии Vantage Pro2, измеряет атмосферное давление, температуру и влажность воздуха, скорость и направление ветра, количество осадков, солнечную радиацию и ультрафиолетовое излучение. Возможность подключения метеостанции к компьютеру с помощью интерфейса для ПК WeatherLink позволяет проводить обработку и анализ метеоданных за заданные промежутки времени.

Данная модель является расширенной версией метеостанции Vantage Pro 2 6152СEU включает в себя дополнительные датчики солнечной радиации и ультрафиолетового излучения.

Метеостанция Vantage Pro 2 внесена в Гос. реестр под номером 40331-14.

Описание комплекта с назначением составных частей

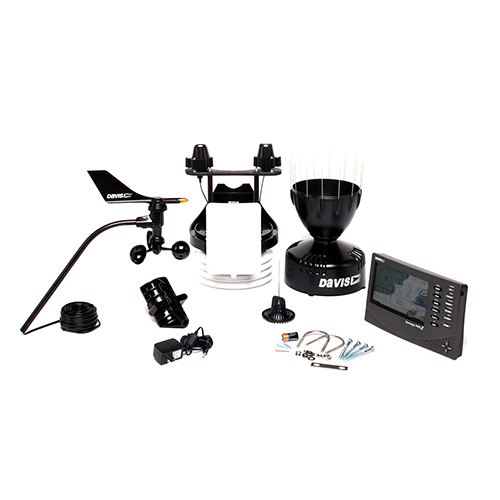

Метеостанция Davis Vantage Pro2 Plus 6162CEU состоит из двух основных частей: проводного блока ISS (Davis 6327C) и консоли управления (Davis 6312C).

Интегрированный блок датчиков Davis 6327C с проводным модулем передачи данных включает в себя датчики и компоненты:

·    Дождевой коллектор (Davis 6465M), измеряющий жидкие осадки. Состоит из платформы, с размещенным на ней магнитным датчиком и коромыслом, аэродинамического конуса дождевого коллектора, защитного экрана датчика и спиц, предназначенных для защиты от птиц. На платформе имеется пузырьковый уровень для удобства монтажа блока внешних датчиков;

·    Анемометр (Davis 6410), измеряющий скорость и направление ветра. 12 метровый кабель анемометра обеспечивает мобильность в установке датчика для достижения наилучших условий сбора данных по ветру. Датчик состоит из рукава анемометра с 12 м. кабелем, ветровых чашек и флюгера. Комплектуется платформой для монтажа, крепежными элементами, ключом-шестигранником;

·    Датчик измерения температуры и влажности воздуха (Davis 7346.166), размещенный в защитном радиационном экране. Данный экран обеспечивает превосходную защиту от солнечной радиации и других источников излучения и отражения тепла;

·    Датчик солнечной радиации, размещенный на пластиковой платформе. Предназначен для измерения интенсивности солнечного излучения достигающего поверхности земли;

·    Датчик ультрафиолетового излучения, размещенный на пластиковой платформе. Предназначен для измерения показаний УФ излучения по двум шкалам: MED и УФ индексу;

·    Модуль интерфейса датчиков SIM (Davis 7345.977). Осуществляет сбор данных со всех датчиков с последующей их передачей на консоль управления метеостанцией. Отвечает за распределение питания по датчикам. Плата с разъемами для подключения датчиков размещена внутри пластикового бокса устойчивого к воздействию погодных явлений;

·    30 метровый кабель (Davis 7876-100). Предназначен для подключения проводного блока датчиков к консоли управления. По кабелю поступает питание на внешний блок датчиков и осуществляется передача данных;

·    Крепежный комплект.

Консоль управления проводной метеостанции Vantage Pro2 получает данные от блока внешних датчиков ISS посредством 30 м. (Davis 7876-100) кабеля входящем в комплект поставки, обрабатывает и отображает эти данные  на дисплее консоли управления (Davis 6312C). Так же по кабелю осуществляется питание блока внешних датчиков.  При необходимости длину кабеля можно увеличить до 300 метров с помощью дополнительных кабелей Davis 7876-....

Максимальное удаление блока датчиков от консоли управления 300 м.

Консоль управления имеет разъем подключения интерфейса WeatherLink для передачи данных на ПК.

Консоль управления включает в себя следующие датчики и компоненты:

• Встроенный датчик измерения температуры и влажности воздуха;
• Встроенный датчик измерения атмосферного давления;
• Блок питания (Davis 6625EU);
• Резиновые ножки для установки консоли на горизонтальную поверхность.

Основные возможности метеорологического комплекса Vantage Pro2 Plus 6162CEU:

• Получение и отображение метеоданных на консоли управления. Сохранение максимальных, минимальных значений основных метеоданных в памяти консоли за день, месяц, год
• Прогноз погоды, символьный прогноз погоды на дисплее консоли управления на ближайшие 12 часов и отображение текстовой информации о погоде за 48 часов в бегущей строке экрана консоли.
• Измерение скорости и направления ветра (внешний блок датчиков)
• Измерение температуры воздуха снаружи помещения (внешний блок датчиков)
• Измерение относительной влажности воздуха снаружи помещения (внешний блок датчиков)
• Измерение количества и интенсивности осадков (внешний блок датчиков)
• Измерение атмосферного давления (встроен в консоль управления)
• Тенденция изменения давления. 5-и уровневый стрелочный индикатор изменения атмосферного давления за последние 3 часа. Обновление показаний каждые 15 мин.
• Измерение температуры воздуха внутри помещения (встроен в консоль управления)
• Расчет и отображение температуры точки росы
• Расчет и отображение коэффициента «Температура охлаждения ветром»
• Расчет и отображение коэффициента «Индекс жары» (температура по ощущениям человека с учетом влажности)
• Графическое отображение изменения измеряемых метеоданных, и их числовых значений на дисплее консоли управления
• Память минимальных и максимальных значений измеряемых величин
• Звуковая сигнализация при достижении пороговых значений
• Будильник

Дополнительные возможности метеорологического комплекса Vantage Pro2 Plus 6162CEU:

• Внесение калибровочного коэффициента - высота над уровнем моря, направление ветра, температура и влажность, давление.
• Возможность выбора размеров ветровых чашек
• Отображение данных в различных единицах измерения:
• Температура – градусы в Цельсиях Cº и Фаренгейтах ºF
• Влажность – %RH
• Скорость ветра – м/с, м/ч, узлы, км/ч
• Направление ветра – градусы
• Давление – дюйм рт.ст., мм. рт. ст., гПа, мбар
• Индикация текущих даты и времени, фазы луны и времени восхода/захода солнца

При наличии дополнительных датчиков:

·         Датчик солнечной радиации (Davis 6450)

o   Измерение интенсивности солнечного излучения достигающего поверхности земли.

o   Суммарное испарение (ЕТ)

o   THSW индекс

·         Датчик ультрафиолетового излучения (Davis 6490)

o   Отображение показания УФ излучения по двум шкалам: MED и УФ индексу

При наличии регистратора данных WeatherLink:

• Программное обеспечение WeatherLink осуществляет сбор, анализ и графическое отображение информации с помощью персонального компьютера. Предоставляет отчеты по обработанным метеоданным
• Регистратор данных объемом памяти на 2560 записей всех метеоданных с указанием даты и времени

Возможность сохранения и передачи данных на ПК для полного контроля за погодой. Регистрация данных происходит не зависимо от работы компьютера и подключения метеостанции к нему. Вам лишь требуется произвести первичную настройку оборудования и установить интервал сохранения данных – 1, 5, 10, 15, 30, 60 или 120 мин. Выгрузка и работа с данными осуществляется во входящем в комплект поставки программном обеспечении. Программное обеспечение WeatherLink позволяет просматривать как текущие показания с метеостанции, так и производить анализ и обработку данных за заданные промежутки времени с указанием времени и даты. Также возможно составлять отчеты по каждой метеопеременной, строить графики, получать минимальные, максимальные и усредненные значения. А с продуктом WeatherLinkIP Davis 6555 данные можно передать по локальной сети и сети Интернет.

Большое количество дополнительного оборудования и аксессуаров для монтажа обеспечат простую и удобную работу с комплексом Davis.Таким образом, метеостанции Davis Vantage Pro2 являются очень гибкими в комплектации и оснащении, что позволяет решать практически любые задачи. В разделе «Аксессуары» вы можете просмотреть возможные дополнения.

Сферы применения метеостанции

Davis Vantage Pro2 применяются в области сельского хозяйства, агрономии, а также устанавливаются на аэродромах и вертолетных площадках, используются в образовательных учреждениях и на различных предприятиях.
